一、按泳池面積設計配置
      泳池循環水處理容積900立方,面積1300m2,泳池平均水深1.2m.
      游泳池是多人次反復使用的水娛樂場所.按其使用性質可分為:比賽泳游池、跳水游泳池、訓練用泳池、和戲水游泳池等。

      它的設計需要符合國家的標準、有完善的游泳池水凈化、消毒設施，使水質達到《游泳場所衛生標準》、《生活飲用水衛生標準》的要求。遵守游泳池和水上游樂池給水排水設計規程CBCS14:2002規定。注：冷水游泳池不做恒溫。

      二、方案設計依據：
      1.《建筑給排水手冊》
      2.《游泳池給水排水設計規范》（CBCS14:89)
      3.《人工游泳池水質衛生標準》（GB9667-96)
      4.《生活飲用水水質標準》（GB5749-86)
      三、工藝流程說明：

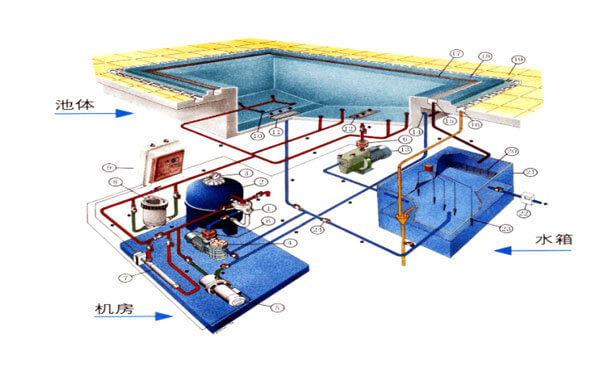

      （一）設施名稱
      1.多項閥

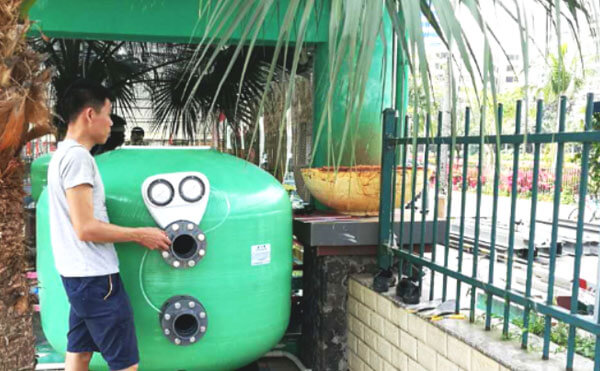

      2.砂缸
      3.壓力表
      4.循環水泵
      5.管道沖洗泵
      6.單向閥
      7.泳池加熱器
      8.投藥器
      9.電控柜
      10.布水口
      11.排水格柵
      12.涌泉給水格柵
      13.涌泉給水泵
      14.吸污口
      15.溢水器
      16.岸面排水器
      17.溢水格柵
      18.岸面
      19.池沿
      20.泄水格柵
      21.水箱
      22.電磁閥
      23.水位探頭
      24.閘閥

      （二）泳池工藝流程

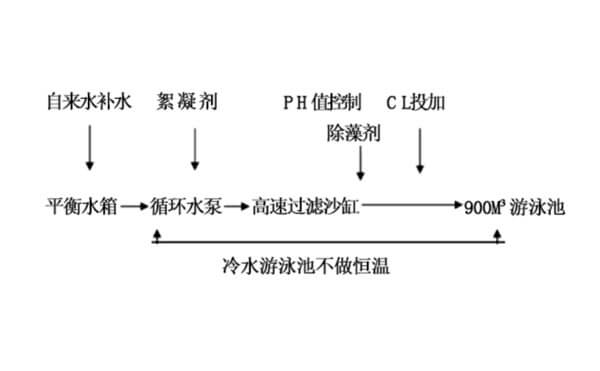

      1.工藝流程

      擬訂工藝為典型的游泳池循環水處理工藝，其目的主要是去除水中懸浮雜質，消毒滅菌，滿足衛生要求，正常循環時，游泳池水通過回水管流入平衡水箱，在平衡水箱后循環泵吸水管上加入絮凝劑，以便通過水泵時能充分與水混合，池水進過毛發過濾器截留較大顆粒固體雜質、毛發、纖維等，以保護水泵和砂缸過濾層不破壞，出水經循環水泵進入高速過濾砂缸進行微絮凝過濾，濾出的潔凈水經過投氧消毒裝置殺菌，出水經PH值調整控制系統調節循環水PH值，達到標準后進入泳池，游泳池池水循環采用順流方式，在池端頭側壁進水，回水采用泳池池底回水方式，不易出現死水區及漩渦區。
